◆斗式提升機特點

斗式提升機用于垂直或傾斜（70°以上）時輸送粉狀，顆粒及小塊狀物料。斗提機的優點：橫斷面上的外形尺寸較小，可使輸送系統布置緊湊；提升高度大；有良好的密實性等。缺點：對過載的敏感性大；料斗和牽引構件易損壞。

◆斗式提升機的外形及結構

斗式提升機見圖1-1。

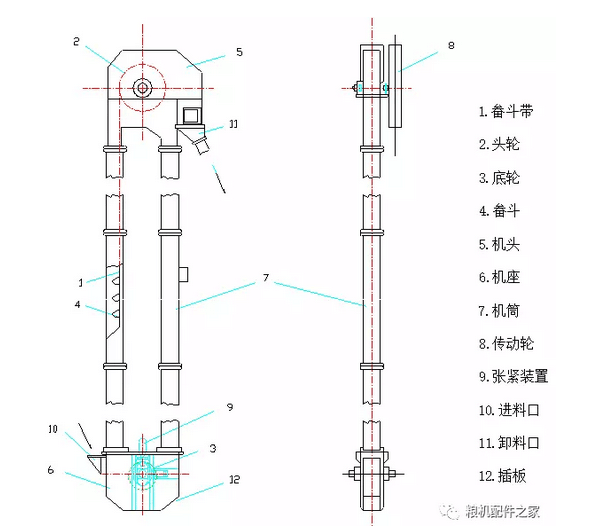

圖1-1斗式提升機的外形及結構

◆斗式提升機的主要構件選型

畚斗帶：斗提機頭，尾輪之間的牽引件。

長度選擇：根據提升機提升高度選擇合適的長度，一般將尾輪固定部件調松后提升至高位置（使的兩輪間距?。?，測量出長度。

畚斗帶長度=2*（頭、尾輪中心距）+頭輪直徑

寬度選擇：根據提升機單個機桶長寬尺寸選擇合適的寬度，

畚斗帶寬度：=單個機桶寬度－2*（25-30mm）

畚斗帶型號選擇：根據提升高度，頭、尾輪直徑，物料特性及提升產量選擇合適的畚斗帶型號。一般需要經過詳細的計算。

畚斗：斗提機裝載物料的零件。

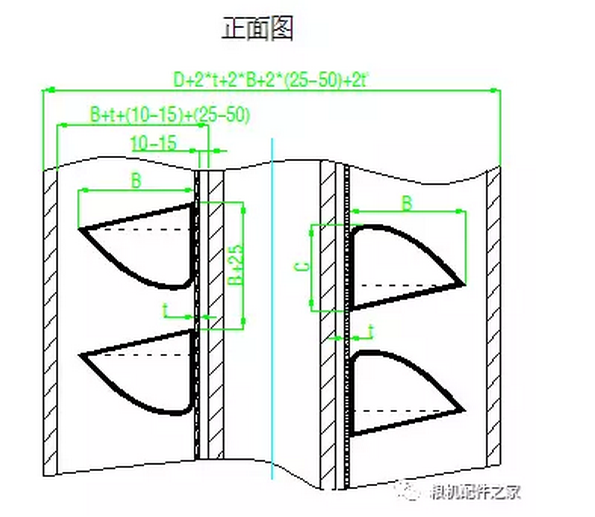

畚斗長寬選擇：根據機桶尺寸及畚斗帶尺寸選擇合適的尺寸。如下圖

畚斗型號選擇：根據物料特性及提升產量選擇合適的型號

產量計算＝3.6×（I÷A）×V×ψ×ρ

 I－料斗容積（L）；A－料斗間距；V－提升速度(m/s)

ψ－填充系數；ρ－物料松散密度(t/m3)

根據物料特性選擇畚斗材質。

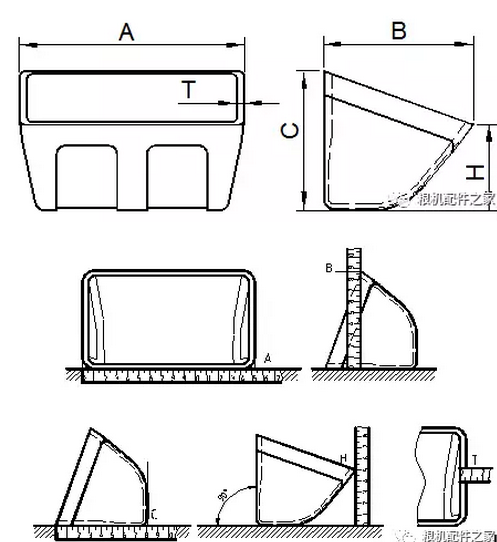

畚斗的測量：針對已有實物的畚斗進行測量，正確測量方法如下圖

畚斗安裝螺釘：畚斗帶與畚斗之間的緊固件。

畚斗螺釘長度選擇：根據畚斗帶厚度及畚斗厚度選擇合適的長度。

螺釘長度：=畚斗帶厚度+畚斗厚度+鼓式(平)墊片厚度+彈墊厚度+六角螺母厚度+3mm。

畚斗螺釘型號選擇：根據畚斗的材質及單個畚斗提升的物料重量選擇合適的畚斗螺釘類型及規格大小。

提升帶連接器：畚斗帶頭部與尾部連接緊固件。

連接器類型選擇：根據畚斗帶抗拉強度選擇合適的連接器型號

 一般需要根據畚斗帶型號選擇連接器型號
